BLDC-MOTOREN ROMOTION
Intelligent durch SmartDrive Technology

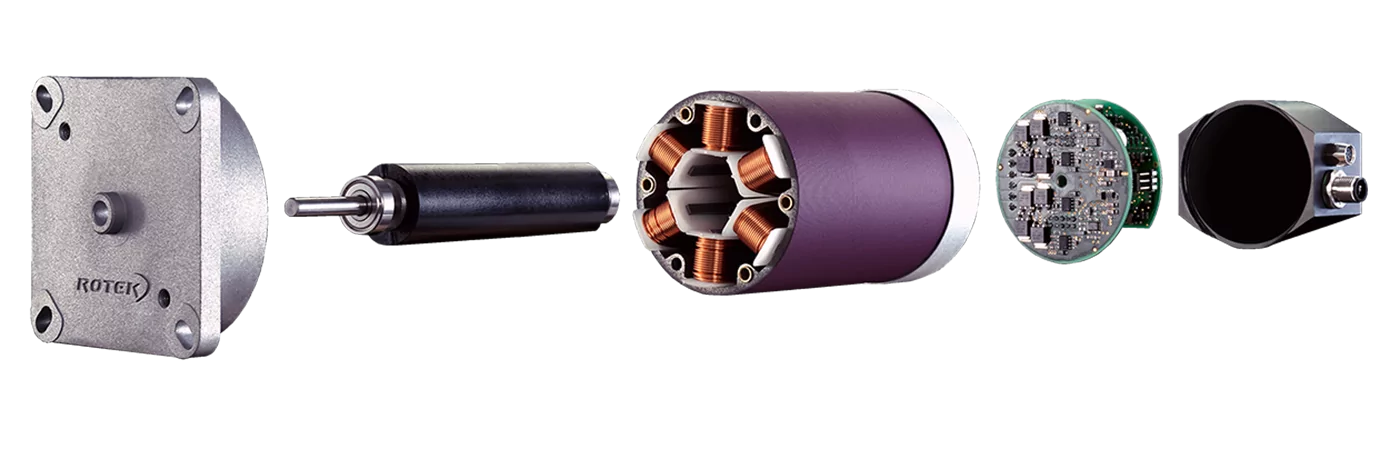

Mit noch mehr Leistung, integriertem Bussystem und STO (Safe Torque Off) – die Romotion BLDC Antriebe überzeugen durch Energieeffizienz, Leistungsdichte und vielfältige Vernetzungsmöglichkeiten. Das Herz des Motors ist ein dreiphasiger bürstenloser Gleichstrommotor. Dabei wird die im Kleinspannungsbereich arbeitende Elektronik standardmäßig direkt im Antrieb integriert
Es gibt die Antriebe in zwei Versionen. Der Romotion 44 wird mit einer maximalen Abgabeleistung von bis zu 100 W angeboten. Der Drehzahlbereich beträgt 750 bis 4000 1/min. Der größere Romotion 84 deckt in der sensorlosen Standardausführung einen erweiterten Drehzahlbereich von 400 bis 4000 1/min ab. Bei 48 V liefert er eine dauerhafte Abgabeleistung von 130 W. In der Spitze erreicht der Motor 200 W. Die Variante für 24 V bietet eine Abgabeleistung von 110 bis 130 W.
Informationen
MOTOR
- Dreiphasen-Wicklung
- vierpoliger Neodym-Rotor
- hohe Leistungsdichte
- laufruhig
- vielfältige Getriebeoptionen
ELEKTRONIK
- hoher Wirkungsgrad
- große Überlastbarkeit
- sensorlose Kommutierung
- vielfältige Ein- und Ausgänge
- einfache Parametriersoftware
OPTIONEN
- Bremschopper
- Anbindung Sensoren/Schalter
- Integration von Prozessabläufen
- STO – Safe-Torque-Off
- Drehsensor max. 1024 ppr

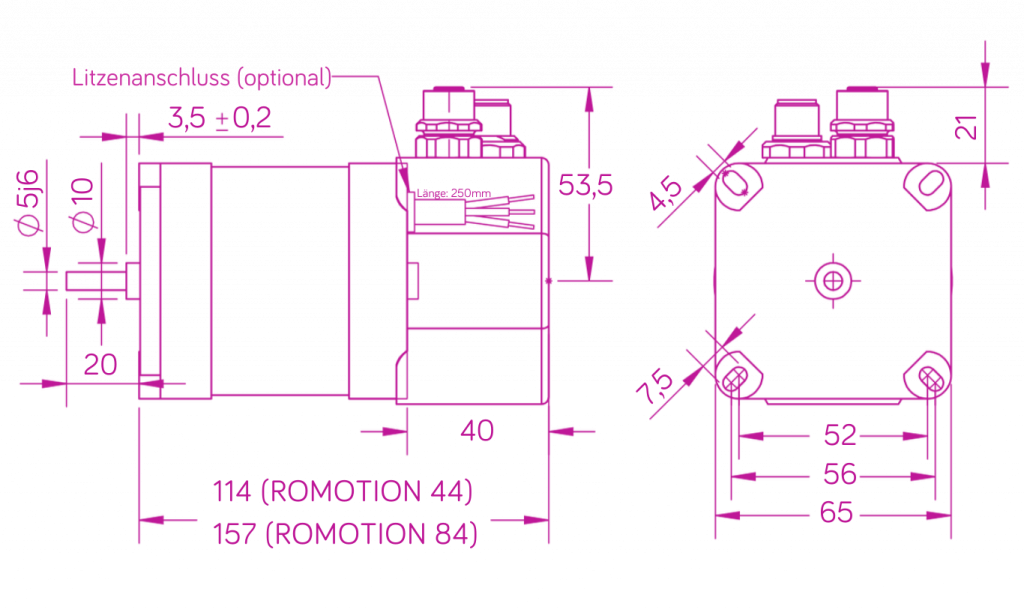

| Type | Romotion 44 | Romotion 84 | ||
|---|---|---|---|---|
| Nenndaten (Dauerbetrieb) | ||||
| Nennspannung (+/- 10 %) | V DC | 24 | 24 | 48 |
| Nennleistung (+/- 10 %) | W | 80 | 110 | 130 |
| Nennmoment | Nm | 0,25 | 0,34 | 0,39 |
| Nenndrehzahl | 1/min | 3100 | 3100 | 3200 |
| Drehzahlbereich | 1/min | 400 – 4000 | 400 – 4000 | 400 – 4000 |
| Nennstrom | A | 5,3 | 6,5 | 3,4 |
| Anlaufdaten | ||||
| Anlaufmoment | Nm | 0,5 | 1,0 | 1,0 |
| Anlaufstrom | A | 10 | 12 | 7 |
| Daten Kurzzeitbetrieb | ||||
| Spitzenleistung bei 3000 1/min | W | 100 | 130 | 200 |
| Spitzenmoment bei 750 1/min | Nm | 0,5 | 0,65 | 0,75 |
| zulässiger Spitzenstrom | A | 10 | 12 | 8 |
| Motorcharakteristik | ||||
| Gewicht | kg | 1,3 | 1,8 | |
| Rotor Trägheitsmoment | gcm² | 50 | 100 | |
| Isolationsklasse | – | F (155 °C) | ||
| zulässige Umgebungstemperatur | °C | 0 – 40 | ||
| Schutzart | – | IP 40 (opt. IP54, IP55) | ||
| zulässige Radiallast / Axiallast | N | 40 / 20 | ||
Kennlinien

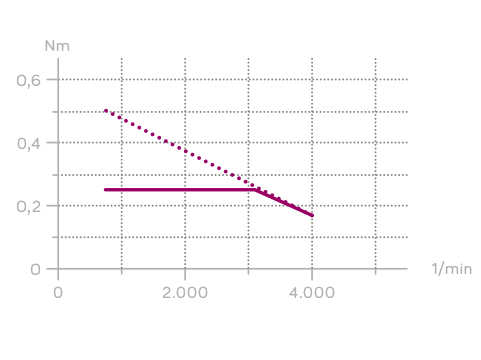

ROMOTION 44, 24 V

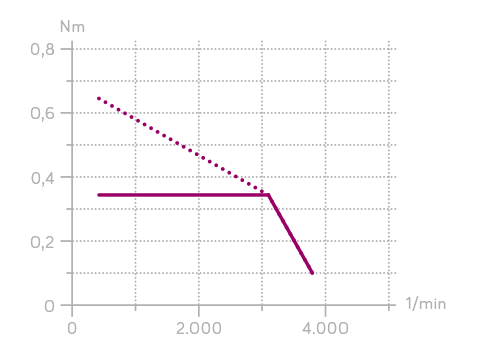

ROMOTION 84, 24 V

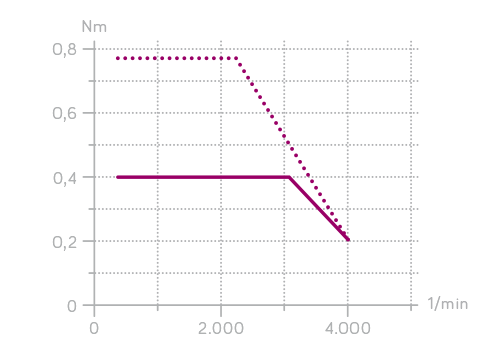

ROMOTION 84, 48 V

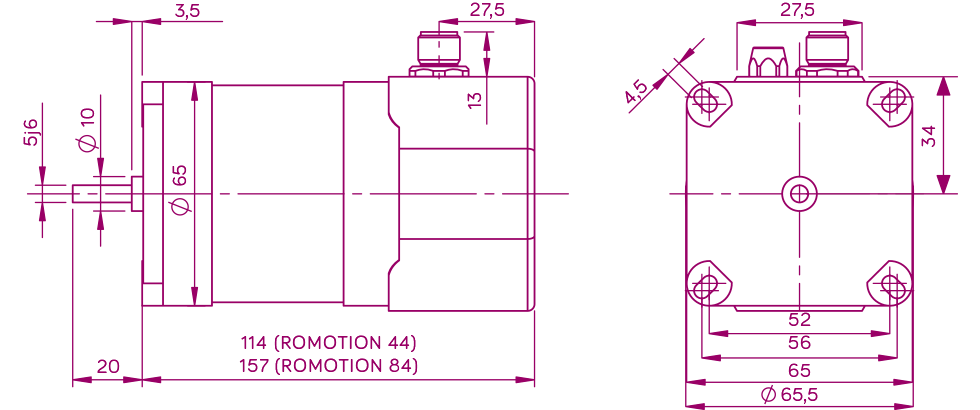

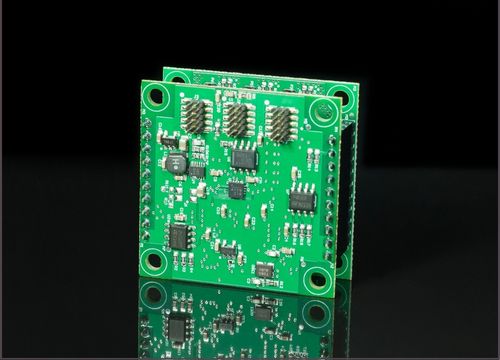

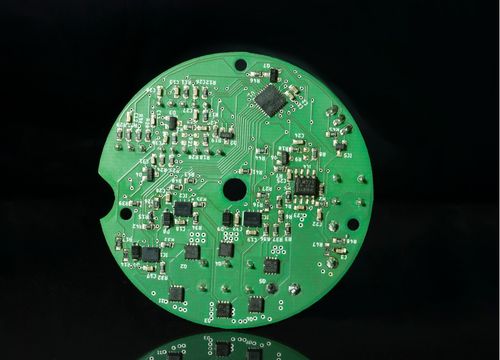

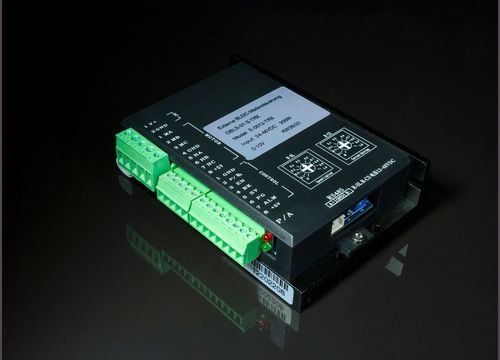

| Elektronik | M51 | M52 | M60 | C60 | CMS | L44 | D1S |
|---|---|---|---|---|---|---|---|
| Typ | Integrierte Elektronik | Integrierte Elektronik | Integrierte Elektronik | Externe Elektronik | Externe Elektronik | ||
| geeignet für | Romotion 44 | Romotion 44 und 84 | Romotion 44 und 84 | Romotion 44 | Romotion 44 und 84 | ||
| Eingangsspannung | 12 – 24 VDC | 16 – 24 VDC | 24 – 48 VDC | 24 – 48 VDC | 24 – 48 VDC | 12 – 28 VDC | 24 – 48 VDC |
| Kommutierung | sensorlos | sensorlos Hall-Sensor | sensorlos integrierter Hall-Sensor | sensorlos | sensorlos Hall-Sensor |
||
| Analoge Eingänge | Drehzahl 0 – 10 V | Drehzahl 0 – 10 V | Drehzahl 0 – 10 V | Drehzahl 0 – 10 V | Drehzahl 0 – 10 V wahlweise auch 0 – 5 V |
||
| Digitale Eingänge | Drehrichtung 0/10 V Freigabe 0/10 V | Drehrichtung 0/10 V Freigabe 0/10 V | Drehrichtung 0/10 V Freigabe 0/10 V | Drehrichtung 0/10 V | Drehrichtung 0/10 V Freigabe 0/10 V (Bremse, Hallsensoren) |
||
| Digitale Ausgänge | Open Collector (Drehzahl oder Fehler) | Open Collector (Drehzahl oder Fehler) | Open Collector | Open Collector (Drehzahl) | 2 Open Collector (Drehzahl, Alarm) |
||
| Digitale Kommunikation | Modbus RTU (nur Parametrierung) | Modbus RTU | CAN Bus | Modbus RTU CAN Bus | – | Modbus RTU | |
| Software | MotorManager | MotorManager | TEM-Interface | – | – | ||
| Merkmale | Steuerung für simple Anwendungen | Steuerung für komplexe Anwendungen | Steuerung für komplexe Anwendungen | Steuerung für simple Anwendungen | einfache Steuerung über Modbus RTU | ||
| kostengünstige BLDC-Antriebe | Positionieraufgaben | integrierter Singleturn-Absolutwertgeber für Positionieraufgaben | kostengünstige BLDC-Antriebe | eingeschränkt parametrierbar | |||
| parametrierbar | parametrierbar | unterstützt eine elektromechanische Bremse | kompakte, externe Bauform | Open-Loop- und Closed-Loop-Betrieb | |||
| Open Collector kundenspezifisch anpassbar | umfangreich parametrierbar | ||||||
Motor-Manager
Der MotorManager wird für alle Romotion BLDC Motoren mit Steuerung eingesetzt. Er dient dazu, ihn an die jeweilige Anwendung anzupassen. Hier die Die Anleitung für den MotorManager als PDF.
Den Manager herunterladen
Um unsere Software runterladen zu können benötigen Sie ein Passwort. Sie erhalten es, wenn Sie uns eine Anfrage an folgende E-Mail Adresse senden:
info@rotek-motoren.de
ALLGEMEINES
- Windows 7 oder höher
- Anschluss über serielle Antriebsschnittstelle
- Bibliotheken verfügbar
PARAMETRIERUNG
- minimale und maximale Drehzahl
- maximale Leistung/Strom
- Rampen für Beschleunigung und Bremsen
ONLINE AUSGABE
- Versorgungsspannung
- Stromaufnahme
- Drehzahl
ONLINE-BEDIENPANEL
- Leichte Inbetriebnahme
- Start/Stopp
- Links-/Rechtslauf
- Drehzahleinstellung
| ROMOTION 44 | ROMOTION 84 | ||
|---|---|---|---|
| Flanschstecker M12 | |||
 | 1. br / BN | +24 V DC | +24 V / 48 V DC |
| 2. ws / WH | NC | NC | |
| 3. bl / BU | GND | GND | |
| 4. sw / BK | NC | NC | |
| Flanschkupplung M12 | |||
 | 1. ws / WH | NC | opt. Hilfsspannung |
| 2. br / BN | Freigabe | Freigabe | |
| 3. gn / GN | Serielle Schnittstelle | RS485-A | |
| 4. ge / YE | NC | RS485-B | |
| 5. gr / GY | Open Collector | Open Collector | |
| 6. rs / PK | Drehrichtung | Drehrichtung | |
| 7. Bl / BU | Drehzahl | Drehzahl | |
| 8. rt / RD | GND | GND | |
Optionales Zubehör
VERSORGUNGSKABEL
- mit Kupplung
- PVC, grau, 4x 0,25mm²
- Länge: 2m (opt. 3, 5, 10m)
STEUERUNGSKABEL
- mit Stecker
- PVC, grau, 8x 0,14 mm²
- Länge: 2 m (opt. 3, 5, 10m)
Sie wollen die Komponenten selbst zusammenstellen?
Kein Problem.

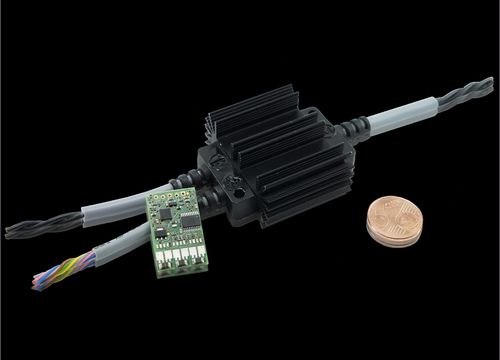

Low-Cost-Elektronik L44
Solide, kompakt und preiswert
Nicht immer ist eine komplexe elektronische Motorsteuerung notwendig. Häufig benötigt man nur eine relativ einfache Drehzahlregelung und Drehrichtungswechsel. Dafür bieten wir eine für den Romotion entwickelte solide, preiswerte Standardlösung an.
Wissenswertes
ROMOTION Setup
How-to Video: Anleitung, wie Sie unsere Romotion BLDC Motoren in Betrieb nehmen.
Industrie 4.0
ke NEXT TV zu Besuch bei Rotek in Bremerhaven
BLDC-Motor Romotion
2016 kam der große ROMOTION BLDC-Motor auf den Markt. Hier sehen Sie seine Vorzüge.
Getriebe, die zum Romotion passen
ROMOTION mit Planetengetriebe
