Schneckengetriebe

HOHE LAUFRUHE & WARTUNGSFREIE TECHNIK

Angaben	Werte
MAX. DREHMOMENT	5 – 12 Nm
ÜBERSETZUNGEN I	2,5:1 – 100:1
ACHSABSTAND	31 mm
FÜR MOTOREN BIS	50 W (opt. 100 W)

—

2,5:1

—

100:1

Schneckengetriebe

Q: LOW-NOISE MOTOR ROSLYDE MIT SCHNECKENGETRIEBE S

LOW-NOISE MOTOR ROSLYDE MIT SCHNECKENGETRIEBE S ÜbersetzungTyp SWirkungsgradMax. DrehmomentDrehzahlDrehmoment der Motortypen iVollwelleHohlwelleη %Nm1/min36468666 NmNmNmNm Schneckengetriebe-Motor (4polig) 2,5 ✓-83 %5,36000,150,290,270,54 5✓-79 %11,03000,280,550,511,03 7✓✓75 %12,02140,370,740,681,37 10✓-70 %11,01500,490,980,911,82 15✓✓66 %13,01000,691,391,292,57 20✓✓61 %12,0750,851,711,593,17 30✓✓49 %12,0501,032,061,913,82 50✓-37 %11,0301,302,592,414,81 55-✓41 %13,0271,583,162,935,86 75✓-28 %8,8201,472,942,735,46 100✓-30 %8,9152,104,203,907,80 167✓✓23 %792,664,995,379,99 Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Tabelle als PDF

Q: BLDC MOTOREN ROMOTION MIT SCHNECKENGETRIEBE S

BLDC MOTOREN ROMOTION MIT SCHNECKENGETRIEBE S ÜbersetzungBauformWirkungsgradZulässiges DrehmomentNenndrehzahl/Nennmoment iVollwelleHohlwelleη %NmROMOTION 44.2ROMOTION 84.2ROMOTION 84.4 1/minNm1/minNm1/minNm Schneckengetriebe-Motor 2,5 ✓-83 %5,312400,512400,712800,8 5✓-79 %116201,06201,36401,5 7✓✓75 %124431,34431,84572,1 10✓-70 %113101,83102,43202,7 15✓✓66 %132072,52073,42133,9 20✓✓61 %121553,11554,21604,8 30✓✓49 %121033,71035,01075,7 50✓-37 %1162,04,662,06,364,07,2 55-✓41 %1356,45,656,47,758,28,8 75✓-28 %8,841,35,341,37,142,78,2 100✓-30 %8,931,07,531,010,232,011,7 167✓✓23 %718,69,6---- Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Tabelle als PDF

Präzise Kraftumlenkung auf engstem Raum

Unsere Schneckengetriebe sind die ideale Lösung für Anwendungen, die eine 90°-Kraftumlenkung oder eine Hohlwelle bei kompakter Bauweise erfordern. In der Standardausführung sorgen Schneckenräder aus hochwertiger Bronze für extreme Standzeiten bei hohen Belastungen. Für geräuschkritische Umgebungen wie die Medizin- oder Labortechnik bieten wir zudem Varianten aus Hartgewebe an, die eine maximale Laufruhe garantieren. Durch unser modulares Baukastensystem integrieren wir auf Wunsch ein zweites Wellenende oder passen das Getriebe exakt an Ihre individuellen Anforderungen an.

Technische Daten

Vorteile

Kraftumlenkung um 90°
zweites Wellenende
Selbsthemmung bei hohen Übersetzungen

Eigenschaften

hohe Laufruhe
wartungsfrei

Optionen

Low-Noise-Ausführungen
Hohlwelle
Sonderwellen
Sonderschmierungen

Allgemeine Angaben
Gehäuse	Zink-Druckguss
Schnecke	Stahl einsatzgehärtet, Flanken geschl.
Schneckenrad	Sonderbronze CuZn37Mn3Al2Si (optional Kunststoff)
Schutzart	IP 40 (optional IP 55)
Lagerung	Kugellager
Schmierung	Lebensdauerfettung
Einbaulagen	beliebig
RoHS, WEEE, REACH	✓
Grenzdaten
Umgebungstemperaturen	- 25° C — +50° C
max. Radial-/Axiallast
Typ S	150 N / 100 N

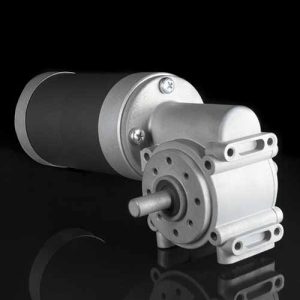

SYNCHRONMOTOR ROBASE 6-POLIG MIT SCHNECKENGETRIEBE S

Übersetzung	Typ S		Wirkungsgrad	Max. Drehmoment	Drehzahl	Drehmoment der Motortypen
i	Vollwelle	Hohlwelle	η %	Nm	1/min	36	46	86	66
i	Vollwelle	Hohlwelle	η %	Nm	1/min	Nm	Nm	Nm	Nm
Schneckengetriebe-Motor (6-polig)
2,5	✓	-	83 %	5,3	400	0,16	0,23	0,31	0,44
5	✓	-	79 %	11,0	200	0,30	0,43	0,59	0,83
7	✓	✓	75 %	12,0	143	0,39	0,58	0,79	1,10
10	✓	-	70 %	11,0	100	0,53	0,77	1,05	1,47
15	✓	✓	66 %	13,0	67	0,74	1,09	1,49	2,08
20	✓	✓	61 %	12,0	50	0,92	1,34	1,83	2,56
30	✓	✓	49 %	12,0	33	1,10	1,62	2,21	3,09
50	✓	-	37 %	11,0	20	1,39	2,04	2,78	3,89
55	-	✓	41 %	13,0	18	1,69	2,48	3,38	4,74
75	✓	-	28 %	8,8	13	1,58	2,31	3,15	4,41
100	✓	-	30 %	8,9	10	2,25	3,30	4,50	6,30
167	✓	✓	23 %	7	6	2,88	4,26	5,75	8,05

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.

SYNCHRONMOTOR ROBASE 4-POLIG MIT SCHNECKENGETRIEBE S

Übersetzung	Typ S		Wirkungsgrad	Max. Drehmoment	Drehzahl	Drehmoment der Motortypen
i	Vollwelle	Hohlwelle	η %	Nm	1/min	36	46	86	66
i	Vollwelle	Hohlwelle	η %	Nm	1/min	Nm	Nm	Nm	Nm
Schneckengetriebe-Motor (4polig)
2,5	✓	-	83 %	5,3	600	0,12	0,19	0,25	0,37
5	✓	-	79 %	11,0	300	0,24	0,36	0,47	0,71
7	✓	✓	75 %	12,0	214	0,32	0,47	0,63	0,95
10	✓	-	70 %	11,0	150	0,42	0,63	0,84	1,26
15	✓	✓	66 %	13,0	100	0,59	0,89	1,19	1,78
20	✓	✓	61 %	12,0	75	0,73	1,10	1,46	2,20
30	✓	✓	49 %	12,0	50	0,88	1,32	1,76	2,65
50	✓	-	37 %	11,0	30	1,11	1,67	2,22	3,33
55	-	✓	41 %	13,0	27	1,35	2,03	2,71	4,06
75	✓	-	28 %	8,8	20	1,26	1,89	2,52	3,78
100	✓	-	30 %	8,9	15	1,80	2,70	3,60	5,40
167	✓	✓	23 %	7	9	2,30	3,46	4,61	6,91

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.

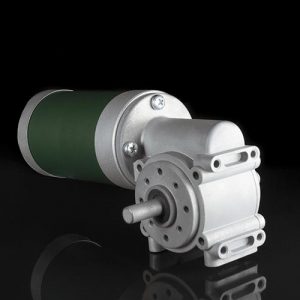

ENERGIESPAR MOTOR ROSYNC MIT SCHNECKENGETRIEBE S

Übersetzung	Typ S		Wirkungsgrad	Max. Drehmoment	Drehzahl	Drehmoment der Motortypen
i	Vollwelle	Hohlwelle	η %	Nm	1/min	36	46	86	66
i	Vollwelle	Hohlwelle	η %	Nm	1/min	Nm	Nm	Nm	Nm
Schneckengetriebe-Motor (4polig)
2,5	✓	-	83 %	5,3	600	0,27	0,48	0,66	1,12
5	✓	-	79 %	11,0	300	0,51	0,91	1,26	2,13
7	✓	✓	75 %	12,0	214	0,68	1,21	1,68	2,84
10	✓	-	70 %	11,0	150	0,91	1,61	2,24	3,78
15	✓	✓	66 %	13,0	100	1,29	2,28	3,17	5,35
20	✓	✓	61 %	12,0	75	1,59	2,81	3,90	6,59
30	✓	✓	49 %	12,0	50	1,91	3,38	4,70	7,94
50	✓	-	37 %	11,0	30	2,41	4,26	5,29	9,99
55	-	✓	41 %	13,0	27	2,93	5,19	7,22	12,18
75	✓	-	28 %	8,8	20	2,73	4,83	6,72	-
100	✓	-	30 %	8,9	15	3,90	6,90	9,60	-
167	✓	✓	23 %	7	9	4,99	-	8,83	-

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

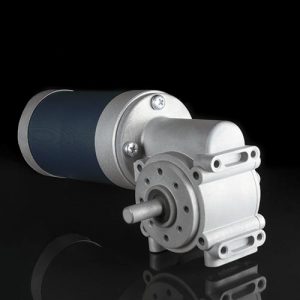

LOW-NOISE MOTOR ROSLYDE MIT SCHNECKENGETRIEBE S

Übersetzung	Typ S		Wirkungsgrad	Max. Drehmoment	Drehzahl	Drehmoment der Motortypen
i	Vollwelle	Hohlwelle	η %	Nm	1/min	36	46	86	66
i	Vollwelle	Hohlwelle	η %	Nm	1/min	Nm	Nm	Nm	Nm
Schneckengetriebe-Motor (4polig)
2,5	✓	-	83 %	5,3	600	0,15	0,29	0,27	0,54
5	✓	-	79 %	11,0	300	0,28	0,55	0,51	1,03
7	✓	✓	75 %	12,0	214	0,37	0,74	0,68	1,37
10	✓	-	70 %	11,0	150	0,49	0,98	0,91	1,82
15	✓	✓	66 %	13,0	100	0,69	1,39	1,29	2,57
20	✓	✓	61 %	12,0	75	0,85	1,71	1,59	3,17
30	✓	✓	49 %	12,0	50	1,03	2,06	1,91	3,82
50	✓	-	37 %	11,0	30	1,30	2,59	2,41	4,81
55	-	✓	41 %	13,0	27	1,58	3,16	2,93	5,86
75	✓	-	28 %	8,8	20	1,47	2,94	2,73	5,46
100	✓	-	30 %	8,9	15	2,10	4,20	3,90	7,80
167	✓	✓	23 %	7	9	2,66	4,99	5,37	9,99

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

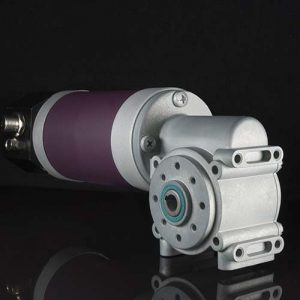

BLDC MOTOREN ROMOTION MIT SCHNECKENGETRIEBE S

Übersetzung	Bauform		Wirkungsgrad	Zulässiges Drehmoment	Nenndrehzahl/Nennmoment
i	Vollwelle	Hohlwelle	η %	Nm	ROMOTION 44.2		ROMOTION 84.2		ROMOTION 84.4
i	Vollwelle	Hohlwelle	η %	Nm	1/min	Nm	1/min	Nm	1/min	Nm
Schneckengetriebe-Motor
2,5	✓	-	83 %	5,3	1240	0,5	1240	0,7	1280	0,8
5	✓	-	79 %	11	620	1,0	620	1,3	640	1,5
7	✓	✓	75 %	12	443	1,3	443	1,8	457	2,1
10	✓	-	70 %	11	310	1,8	310	2,4	320	2,7
15	✓	✓	66 %	13	207	2,5	207	3,4	213	3,9
20	✓	✓	61 %	12	155	3,1	155	4,2	160	4,8
30	✓	✓	49 %	12	103	3,7	103	5,0	107	5,7
50	✓	-	37 %	11	62,0	4,6	62,0	6,3	64,0	7,2
55	-	✓	41 %	13	56,4	5,6	56,4	7,7	58,2	8,8
75	✓	-	28 %	8,8	41,3	5,3	41,3	7,1	42,7	8,2
100	✓	-	30 %	8,9	31,0	7,5	31,0	10,2	32,0	11,7
167	✓	✓	23 %	7	18,6	9,6	-	-	-	-

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

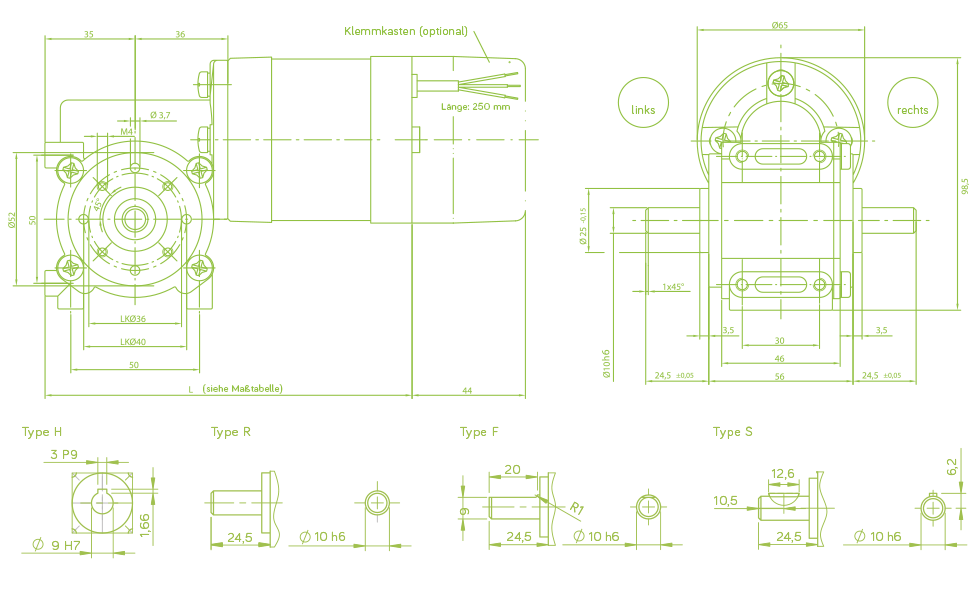

SYNCHRONMOTOREN MIT GETRIEBE S

	Litzenausführung		Klemmkastenausführung
Getriebemotor	Länge in mm	Gewicht in kg	Länge in mm	Gewicht in kg
RO ... 34 / 36	133	1,45	177	1,55
RO ... 44 / 46	145	1,65	189	1,75
RO ... 64 / 66	163	1,90	207	2,00
RO ... 84 / 86	188	2,35	232	2,45

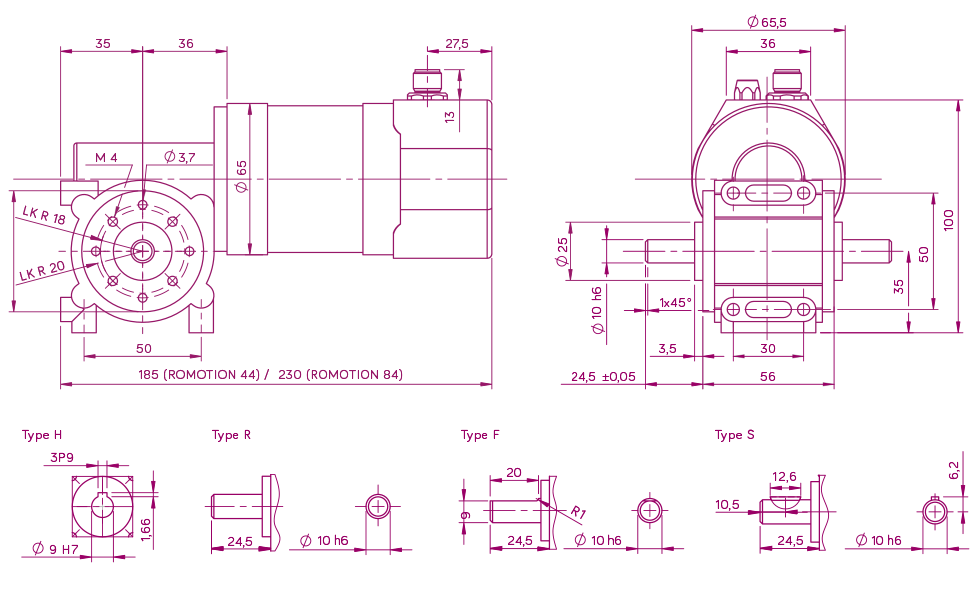

ROMOTION MIT GETRIEBE S

	Länge in mm	Gewicht in kg
ROMOTION 44	184	2,1
ROMOTION 84	228	2,8

Unsere Getriebe im Überblick

Stirnrad-Getriebe

max. Drehmoment 6 – 13 Nm
Übersetzungen i = 5:1 – 1.333:1
Abtriebswelle 8 – 12 mm
für Motoren bis 30 W

Planeten-Getriebe

max. Drehmoment 3 – 50 Nm
Übersetzung i = 4:1 – 308:1
Abtriebswelle 8 – 14 mm
für Motoren bis 100 W
