DOWNLOADS, ANLEITUNGEN, FAQ

Sie suchen Informationen zu unseren Produkten und Lieferbedingungen? Dann sind Sie hier richtig. Hier erhalten Sie alle aktuellen Produktkataloge und Anleitungen, sowie die MotorManager Software für unseren intelligenten BLDC-Motor Romotion. In der FAQ beantworten wir die häufigsten Fragen unserer Kunden. Unser Vertrieb berät Sie gern individuell, wenn Sie weitere Informationen und eine besondere Antriebslösung brauchen.

PDF-DOKUMENTE zum Download

Hier alle unsere Datenkataloge, Montageanleitungen für unsere Synchronmotoren und andere Informationen über Rotek als PDF-Dokument.  Einfach mit der rechten Maustaste anklicken und herunterladen. Zur Ansicht der Kataloge benötigen Sie den kostenlosen Adobe Acrobat Reader.

Synchronmotoren
Datenkatalog

BLDC Motoren ROMOTION Datenkatalog

Edelstahlmotoren ROTECT Datenkatalog

Synchronmotoren
Montageanleitung

Montageanleitung

Bedienung MotorManager

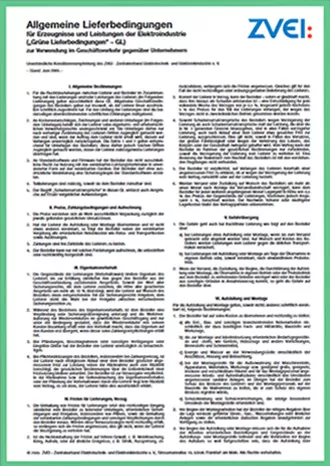

Lieferbedingungen

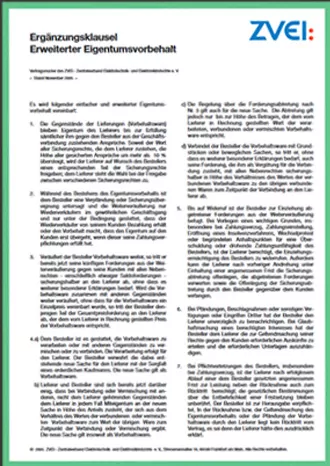

Ergänzungsklausel (D)

Software Romotion

Motor-Manager

Der MotorManager wird für alle Romotion BLDC Motoren  mit Steuerung eingesetzt. Er dient dazu, ihn an die jeweilige Anwendung anzupassen. Hier die Die Anleitung für den MotorManager als PDF.

Den Manager herunterladen

Um unsere Software runterladen zu können benötigen Sie ein Passwort. Sie erhalten es, wenn Sie uns eine Anfrage an folgende E-Mail Adresse senden:
info@rotek-motoren.de


ALLGEMEINES

  • Windows 7 oder höher
  • Anschluss über serielle Antriebsschnittstelle
  • Bibliotheken verfügbar

PARAMETRIERUNG

  • minimale und maximale Drehzahl
  • maximale Leistung/Strom
  • Rampen für Beschleunigung und Bremsen

ONLINE AUSGABE

  • Versorgungsspannung
  • Stromaufnahme
  • Drehzahl

ONLINE-BEDIENPANEL

  • Leichte Inbetriebnahme
  • Start/Stopp
  • Links-/Rechtslauf
  • Drehzahleinstellung

So nutzen Sie den Konfigurator

How-to-video

Sie möchten Ihren Antrieb selbst konfigurieren? Unser flexibles Baukastensystem mit Millionen an Standardvarianten bietet ein Höchstmaß an individuellen Anpassungsmöglichkeiten. Im Konfigurator stehen Ihnen davon die wichtigsten 5000 Varianten zur Verfügung. Zum besseren Verständnis finden Sie hier ein kurzes How-to-Video.
Zu weitergehenden Anpassungsmöglichkeiten berät Sie unser Team vom technischen Vertrieb sehr gerne.

FAQ Synchronmotoren

Was unterscheidet die Synchron- von Asynchronmotoren?

Im Gegensatz zu Asynchronmotoren haben die Synchronmotoren einen mit Permanentmagneten besetzten Rotor. Deshalb weisen sie andere Eigenschaften auf:

  • besserer Wirkungsgrad
  • konstante Drehzahl (unabhängig von Lastschwankungen)
  • sehr kurze Start-/Stoppzeiten
  • Selbsthaltemoment im stromlosen Zustand

Für welche Nennspannungen sind die Motoren lieferbar?

Prinzipiell sind Wicklungen für alle Spannungen zwischen 12 V~ und 3 x 500 V~ lieferbar. Standard sind Wicklungen für 230 V~, 115 V~, 24 V~, 3 x 400 V~ und 3 x 230 V (Frequenzumrichterbetrieb).

Wofür werden die Kondensatoren benötigt?

Kondensatoren werden nur bei Einphasenmotoren benötigt. Die Wicklung trennt sich in die Haupt- und die Hilfsphase. Die Hauptphase ist direkt mit der Netzspannung verbunden. Dagegen wird vor der Hilfsphase ein Kondensator angeschlossen um die notwendige Phasenverschiebung für das umlaufende Drehfeld zu erhalten. Drehstrommotoren benötigen keinen Kondensator.

Wie kann die Motordrehzahl verändert werden?

Die Drehzahl von Synchronmotoren hängt ausschließlich von der Netzfrequenz und nicht von der Belastung oder Spannung ab. Mittels eines Frequenzumformers können die Motoren der ROBASE Baureihe zwischen 7-70 Hz (ROSYNC und ROSLYDE: 1-70 Hz) betrieben werden. Wir empfehlen für den Betrieb am Frequenzumformer die Motoren der ROSYNC- und ROSLYDE-Serie sowie die 6-poligen Motoren der ROBASE Serie.

Benötige ich eine Bremse?

Durch den Einsatz von leistungsfähigen Permanentmagneten verfügen Synchronmotoren über ein Selbsthaltemoment im stromlosen Zustand. Somit weisen unsere Motoren keinen Nachlauf auf und sind optimal für den Reversierbetrieb geeignet. Falls die Anwendung eine höheres Selbsthaltemoment erfordert, sind unsere 4-poligen Motoren der ROBASE Baureihe besonders geeignet.

Werden die Motoren bei kurzzeitiger Blockade beschädigt?

Bei kurzzeitiger Blockierung des Motors entsteht keine thermische Schädigung der Wicklung. Trotzdem sind Blockaden möglichst zu vermeiden, um Schäden im Getriebe vorzubeugen.

Wie sind die Antriebe gegen Staub und Wasser geschützt?

In der Norm DIN VDE 0530, EN 60529, Teil 5 werden die Schutzarten für Gehäuse (gilt nicht für die Abtriebswelle) von umlaufenden elektrischen Maschinen definiert. Die Angabe der Schutzart erfolgt durch die Kennbuchstaben IP sowie zwei Kennziffern. Unsere Antriebe werden standardmäßig in IP40 geliefert. Die Klemmenkastenversion ist optional auch in Schutzart IP55 erhältlich.

Welche Betriebsarten sind für die Motoren möglich?

Die Motoren sind standardmäßig für Dauerbetrieb ausgelegt. Um höhere Abgabeleistungen zu erreichen, kann die Wicklung auch verstärkt werden. Gleichzeitig verringert sich die mögliche Einschaltdauer. Es sind derzeit Wicklungen für S2 und S3-Betrieb lieferbar. Die auf dem Typenschild angegebene Einschaltdauer ist einzuhalten. Anderenfalls wird der Motor durch Überhitzung zerstört. Der Motor kann zusätzlich mit einem Thermoschutzschalter gegen Durchbrennen gesichert werden.

Können die Antriebe auch bei hohen bzw. niedrigen Umgebungstemperaturen betrieben werden?

Unsere Antriebe sind für Umgebungstemperaturen von -25°C bis +50°C ausgelegt, die Planetengetriebe für -10°C bis +60°C. Bei abweichenden Umgebungstemperaturen bitte anfragen.

Ist es problematisch, dass der Motor im Betrieb heiß wird?

Die Motoren sind nach Isolationsklasse F für eine maximale Wicklungstemperatur von 155°C bei einer Umgebungstemperatur von höchstens 50°C ausgelegt. An der Gehäuseoberfläche können bei längerem Betrieb hohe Temperaturen erreicht werden, ohne dass der Motor Schaden nimmt. Für die Wicklung wird ein bis 180°C temperaturbeständiger Draht verwendet.

ACHTUNG: Bei Motoren für Kurzzeitbetrieb darf die vorgeschriebene Einschaltdauer nicht überschritten werden!

Können die Synchronmotoren auch als Schrittmotoren betrieben werden?

Unsere Synchronmotoren können mit anderer Verschaltung der Spulen auch als Schrittmotoren betrieben werden. Besonders geeignet sind die 6-poligen Motoren aufgrund des günstigeren Resonanzverhaltens.
