Planetengetriebe

HOHER WIRKUNGSGRAD & MAXIMALE LEISTUNGSDICHTE

Angaben	Werte
MAX. DREHMOMENT	3 – 50 Nm
ÜBERSETZUNGEN I	4:1 – 308:1
DURCHMESSER	42 / 52 / 62 mm
ANTRIEBSWELLE	8 – 14 mm
FÜR MOTOREN BIS	100 W

—

4:1

—

308:1

Planetengetriebe

Q: ENERGIESPAR MOTOR ROSYNC MIT PLANETENGETRIEBE

ENERGIESPAR MOTOR ROSYNC MIT PLANETENGETRIEBE Übersetzungzulässiges Drehmoment (Spitze)DrehzahlDrehmoment 1~ MotortypenDrehmoment 3~ Motortypen iType QType PType R1/min44844484 NmNmNmNmNmNmNm 1-stufig η = 80 % 4,33 (4,5)4 (6)8 (12)348,80,450,791,101,86 6,8220,60,711,251,742,94 2-stufig η = 75 % 13,77,5 (11)12 (18)25 (37)109,51,342,363,295,55 22,267,62,163,835,338,99 28,951,92,824,996,9411,70 3-stufig η = 70 % 50,915 (22)25 (37)50 (75)29,54,638,1911,4019,24 58,925,55,369,4813,1922,26 68,122,06,2010,9615,2525,74 95,215,88,6615,3321,3235,99 124,412,111,3220,0327,8747,02 149,910,013,6424,1333,5856,66 195,37,717,7731,4443,7573,82 236,16,421,4938,0152,89- 307,84,928,0149,5668,95- Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Tabelle als PDF

Q: LOW NOISE MOTOR ROSLYDE MIT PLANETENGETRIEBE

LOW NOISE MOTOR ROSLYDE MIT PLANETENGETRIEBE Übersetzungzulässiges Drehmoment (Spitze)DrehzahlDrehmoment 1~ MotortypenDrehmoment 3~ Motortypen iType QType PType R1/min44844484 NmNmNmNmNmNmNm 1-stufig η = 80 % 4,33 (4,5)4 (6)8 (12)348,80,240,480,450,89 6,8220,60,380,760,711,41 2-stufig η = 75 % 13,77,5 (11)12 (18)25 (37)109,50,721,441,342,67 22,267,61,172,332,164,33 28,951,91,523,032,825,64 3-stufig η = 70 % 50,915 (22)25 (37)50 (75)29,52,494,994,639,26 58,925,52,895,775,3610,72 68,122,03,346,676,2012,33 95,215,84,669,338,6617,33 124,412,16,1012,1911,3222,64 149,910,07,3514,6913,6427,28 195,37,79,5719,1417,7735,54 236,16,411,5723,1421,4942,87 307,84,915,0830,1628,0156,02 Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Tabelle als PDF

Q: BLDC MOTOREN ROMOTION MIT PLANETENGETRIEBE

BLDC MOTOREN ROMOTION MIT PLANETENGETRIEBE Übersetzungzulässiges Drehmoment (Spitze)Nenndrehzahl/Nenndrehmoment iType QType PType RROMOTION 44.2ROMOTION 84.2ROMOTION 84.4 NmNmNm1/minNm1/minNm1/minNm 1-stufig η = 80 % 4,33 (4,5)4 (6)8 (12)7210,867211,177441,34 6,84561,364561,854712,12 2-stufig η = 75 % 13,77,5 (11)12 (18)25 (37)2262,572263,492344,01 22,21404,161405,661446,49 28,91075,421077,371118,45 3-stufig η = 70 % 50,915 (22)25 (37)50 (75)60,98,960,912,162,913,9 58,952,610,352,614,054,316,1 68,145,511,945,516,247,018,6 95,232,616,632,622,733,626,0 124,424,921,824,929,625,734,0 149,920,726,220,735,721,340,9 195,315,934,215,946,516,453,3 236,113,141,313,156,213,664,5 307,810,153,910,173,310,484,0 Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Tabelle als PDF

Kompakte Kraftpakete für höchste Belastungen

Unsere Planetengetriebe vereinen einen ausgezeichneten Wirkungsgrad mit einer extremen Belastbarkeit auf engstem Raum. Sie sind speziell für Anwendungen mit hohen Anforderungen an die Leistungsdichte entwickelt und arbeiten absolut wartungsfrei. Ein entscheidender technischer Vorteil für Ihre Konstruktion ist die hohe Robustheit: Unsere Getriebe halten kurzzeitigen Überlastungen von bis zu 50 % problemlos stand. Dank der verfügbaren Baugrößen von 42 bis 62 mm und dem bewährten Rotek-Baukastensystem liefern wir Ihnen exakt die Konfiguration, die Ihre industrielle Anwendung erfordert.

Technische Daten

Vorteile

hohes Drehmoment bei kleinem Bauraum
hohe Stoßbelastbarkeit
sehr guter Wirkungsgrad

Eigenschaften

konzentrischer Wellenausgang
geringes Getriebespiel
wartungsfrei

Optionen

Low-Noise-Ausführungen
Sonderwellen und -flansche
Sonderschmierungen

Allgemeine Angaben
Flansch	Aluminium
Zahnräder	gehärteter Stahl mit hoher Belastbarkeit
Schutzart	IP 40 (optional IP 53)
Wellenlagerung	2 hintereinander gestellte Kugellager
Schmierung	Lebensdauerfettung
Einbaulagen	beliebig
RoHS, WEEE, REACH	✓
Grenzdaten
Umgebungstemperaturen	-15 °C — +60 °C
Getriebespiel	max. 0,9° (Baureihe R: 2,0°)
max. Radial-/Axiallast
Typ Q	160 N / 50 N 1-stufig
	230 N / 80 N 2-stufig
	300 N / 110 N 3-stufig
Typ P	200 N / 60 N 1-stufig
	320 N / 100 N 2-stufig
	450 N / 150 N 3-stufig
Typ R	240 N / 70 N 1-stufig
	360 N / 100 N 2-stufig
	520 N / 150 N 3-stufig

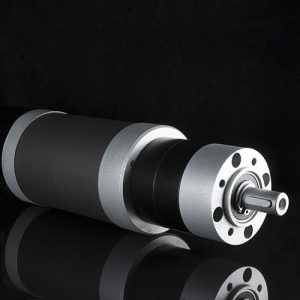

SYNCHRONMOTOR ROBASE 6-POLIG MIT PLANETENGETRIEBE

Übersetzung	zulässiges Drehmoment (Spitze)			Drehzahl	Drehmoment der Motortypen
i	Type Q	Type P	Type R	1/min	36	46	66	86
i	Nm	Nm	Nm	1/min	Nm	Nm	Nm	Nm
1-stufig η = 80 %
4,3	3 (4,5)	4 (6)	8 (12)	232,6	0,26	0,38	0,52	0,72
6.8	3 (4,5)	4 (6)	8 (12)	147,1	0,41	0,60	0,82	1,14
2-stufig η = 75 %
13,7	7,5 (11)	12 (18)	25 (37)	73,0	0,77	1,13	1,54	2,16
22,2				45,0	1,25	1,83	2,50	3,50
28,9				34,6	1,63	2,38	3,25	4,55
3-stufig η = 70 %
50,9	15 (22)	25 (37)	50 (75)	19,6	2,67	3,92	5,34	7,48
58,9				17,0	3,09	4,54	6,18	8,66
68,1				14,7	3,58	5,24	7,15	10,01
95,2				10,5	5,00	7,33	10,00	13,99
124,4				8,0	6,53	9,58	13,06	18,29
149,9				6,7	7,87	11,54	15,74	22,04
195,3				5,1	10,25	15,04	20,51	28,71
236,1				4,2	12,40	18,18	24,79	34,71
307,8				3,2	16,16	23,07	32,32	45,25

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.

SYNCHRONMOTOR ROBASE 4-POLIG MIT PLANETENGETRIEBE

Übersetzung	zulässiges Drehmoment (Spitze)			Drehzahl	Drehmoment der Motortypen
i	Type Q	Type P	Type R	1/min	34	44	64	84
i	Nm	Nm	Nm	1/min	Nm	Nm	Nm	Nm
1-stufig η = 80 %
4,3	3 (4,5)	4 (6)	8 (12)	348,8	0,21	0,31	0,41	0,62
6,8	3 (4,5)	4 (6)	8 (12)	220,6	0,33	0,49	0,65	0,98
2-stufig η = 75 %
13,7	7,5 (11)	12 (18)	25 (37)	109,5	0,62	0,92	1,23	1,85
22,2				67,6	1,00	1,50	2,00	3,00
28,9				51,9	1,30	1,95	2,60	3,90
3-stufig η = 70 %
50,9	15 (22)	25 (37)	50 (75)	29,5	2,14	3,21	4,28	6,41
58,9				25,5	2,47	3,71	4,95	7,42
68,1				22,0	2,86	4,29	5,72	8,58
95,2				15,8	4,00	6,00	8,00	12,00
124,4				12,1	5,22	7,84	10,45	15,67
149,9				10,0	6,30	9,44	12,59	18,89
195,3				7,7	8,20	12,30	16,41	24,61
236,1				6,4	9,92	14,87	19,83	29,75
307,8				4,9	12,93	19,39	25,86	38,78

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.

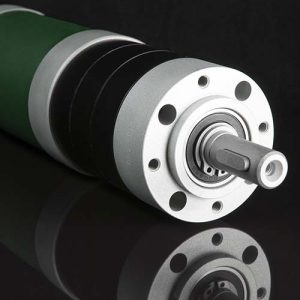

ENERGIESPAR MOTOR ROSYNC MIT PLANETENGETRIEBE

Übersetzung	zulässiges Drehmoment (Spitze)			Drehzahl	Drehmoment 1~ Motortypen		Drehmoment 3~ Motortypen
i	Type Q	Type P	Type R	1/min	44	84	44	84
i	Nm	Nm	Nm	1/min	Nm	Nm	Nm	Nm
1-stufig η = 80 %
4,3	3 (4,5)	4 (6)	8 (12)	348,8	0,45	0,79	1,10	1,86
6,8	3 (4,5)	4 (6)	8 (12)	220,6	0,71	1,25	1,74	2,94
2-stufig η = 75 %
13,7	7,5 (11)	12 (18)	25 (37)	109,5	1,34	2,36	3,29	5,55
22,2				67,6	2,16	3,83	5,33	8,99
28,9				51,9	2,82	4,99	6,94	11,70
3-stufig η = 70 %
50,9	15 (22)	25 (37)	50 (75)	29,5	4,63	8,19	11,40	19,24
58,9				25,5	5,36	9,48	13,19	22,26
68,1				22,0	6,20	10,96	15,25	25,74
95,2				15,8	8,66	15,33	21,32	35,99
124,4				12,1	11,32	20,03	27,87	47,02
149,9				10,0	13,64	24,13	33,58	56,66
195,3				7,7	17,77	31,44	43,75	73,82
236,1				6,4	21,49	38,01	52,89	-
307,8				4,9	28,01	49,56	68,95	-

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

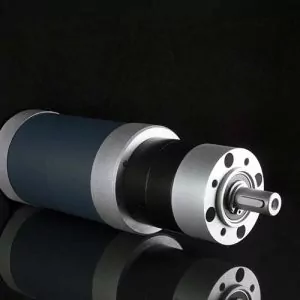

LOW NOISE MOTOR ROSLYDE MIT PLANETENGETRIEBE

Übersetzung	zulässiges Drehmoment (Spitze)			Drehzahl	Drehmoment 1~ Motortypen		Drehmoment 3~ Motortypen
i	Type Q	Type P	Type R	1/min	44	84	44	84
i	Nm	Nm	Nm	1/min	Nm	Nm	Nm	Nm
1-stufig η = 80 %
4,3	3 (4,5)	4 (6)	8 (12)	348,8	0,24	0,48	0,45	0,89
6,8	3 (4,5)	4 (6)	8 (12)	220,6	0,38	0,76	0,71	1,41
2-stufig η = 75 %
13,7	7,5 (11)	12 (18)	25 (37)	109,5	0,72	1,44	1,34	2,67
22,2				67,6	1,17	2,33	2,16	4,33
28,9				51,9	1,52	3,03	2,82	5,64
3-stufig η = 70 %
50,9	15 (22)	25 (37)	50 (75)	29,5	2,49	4,99	4,63	9,26
58,9				25,5	2,89	5,77	5,36	10,72
68,1				22,0	3,34	6,67	6,20	12,33
95,2				15,8	4,66	9,33	8,66	17,33
124,4				12,1	6,10	12,19	11,32	22,64
149,9				10,0	7,35	14,69	13,64	27,28
195,3				7,7	9,57	19,14	17,77	35,54
236,1				6,4	11,57	23,14	21,49	42,87
307,8				4,9	15,08	30,16	28,01	56,02

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

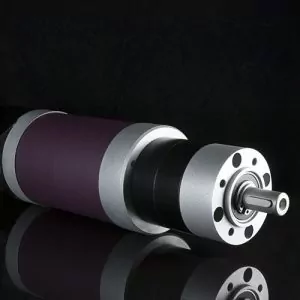

BLDC MOTOREN ROMOTION MIT PLANETENGETRIEBE

Übersetzung	zulässiges Drehmoment (Spitze)			Nenndrehzahl/Nenndrehmoment
i	Type Q	Type P	Type R	ROMOTION 44.2		ROMOTION 84.2		ROMOTION 84.4
i	Nm	Nm	Nm	1/min	Nm	1/min	Nm	1/min	Nm
1-stufig η = 80 %
4,3	3 (4,5)	4 (6)	8 (12)	721	0,86	721	1,17	744	1,34
6,8	3 (4,5)	4 (6)	8 (12)	456	1,36	456	1,85	471	2,12
2-stufig η = 75 %
13,7	7,5 (11)	12 (18)	25 (37)	226	2,57	226	3,49	234	4,01
22,2				140	4,16	140	5,66	144	6,49
28,9				107	5,42	107	7,37	111	8,45
3-stufig η = 70 %
50,9	15 (22)	25 (37)	50 (75)	60,9	8,9	60,9	12,1	62,9	13,9
58,9				52,6	10,3	52,6	14,0	54,3	16,1
68,1				45,5	11,9	45,5	16,2	47,0	18,6
95,2				32,6	16,6	32,6	22,7	33,6	26,0
124,4				24,9	21,8	24,9	29,6	25,7	34,0
149,9				20,7	26,2	20,7	35,7	21,3	40,9
195,3				15,9	34,2	15,9	46,5	16,4	53,3
236,1				13,1	41,3	13,1	56,2	13,6	64,5
307,8				10,1	53,9	10,1	73,3	10,4	84,0

Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden.

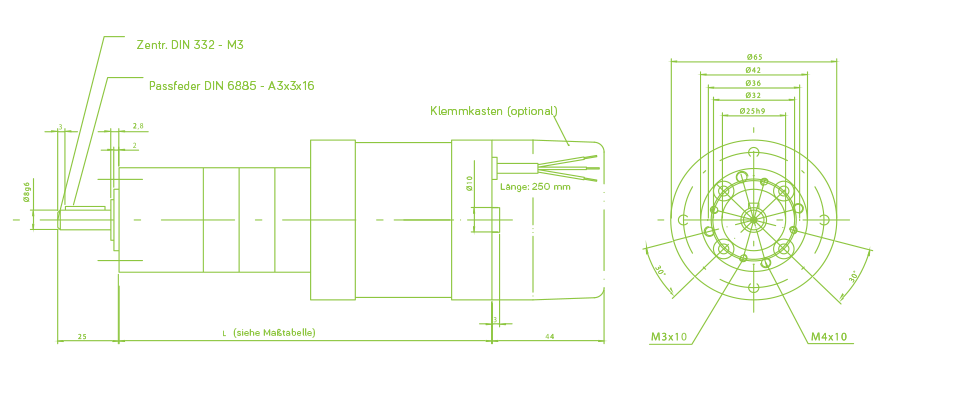

SYNCHRONMOTOREN MIT GETRIEBE Q

	Länge in mm (Klemmkastenausführung +44 mm)			Gewicht in kg (Klemmkastenausführung +0,1 kg)
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
RO ... 34 / 36	102	115	128	1,00	1,10	1,20
RO ... 44 / 46	114	127	140	1,20	1,20	1,40
RO ... 64 / 66	132	145	158	1,45	1,45	1,55
RO ... 84 / 86	157	170	183	1,85	1,85	2,05

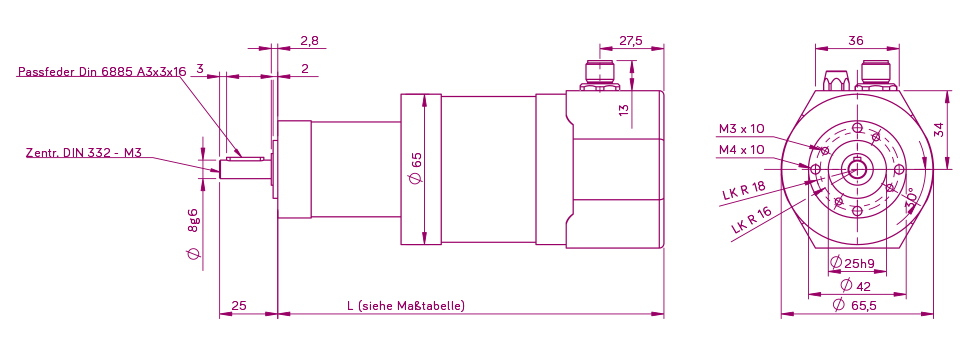

ROMOTION MIT GETRIEBE Q

	Länge in mm			Gewicht in kg
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
ROMOTION 44	154	167	180	1,65	1,75	1,85
ROMOTION 84	197	210	223	2,10	2,20	2,30

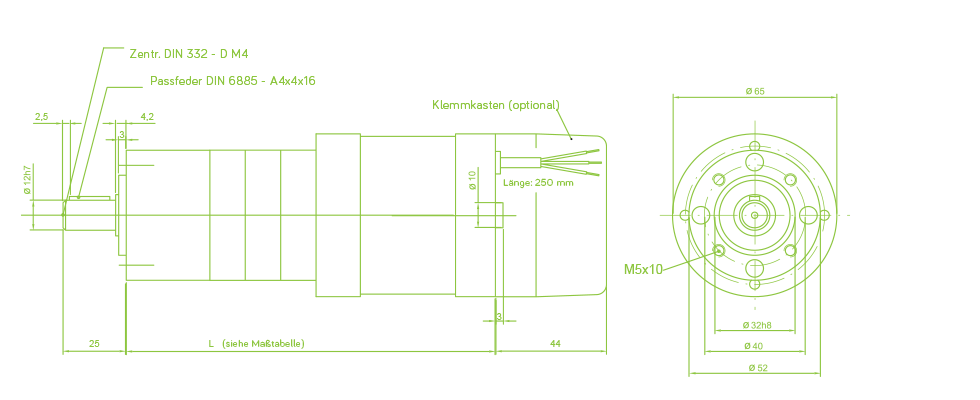

SYNCHRONMOTOREN MIT GETRIEBE P

	Länge in mm (Klemmkastenausführung +44 mm)			Gewicht in kg (Klemmkastenausführung +0,1 kg)
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
RO ... 34 / 36	112	126	140	1,15	1,35	1,55
RO ... 44 / 46	124	138	152	1,35	1,55	1,75
RO ... 64 / 66	142	156	170	1,60	1,80	2,00
RO ... 84 / 86	167	181	195	2,00	2,20	2,40

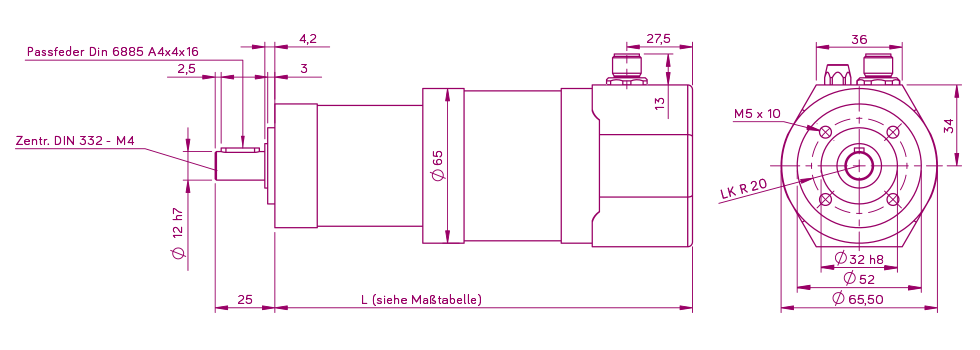

ROMOTION MIT GETRIEBE P

	Länge in mm			Gewicht in kg
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
ROMOTION 44	164	178	192	1,80	2,00	2,20
ROMOTION 84	207	221	235	2,25	2,45	2,65

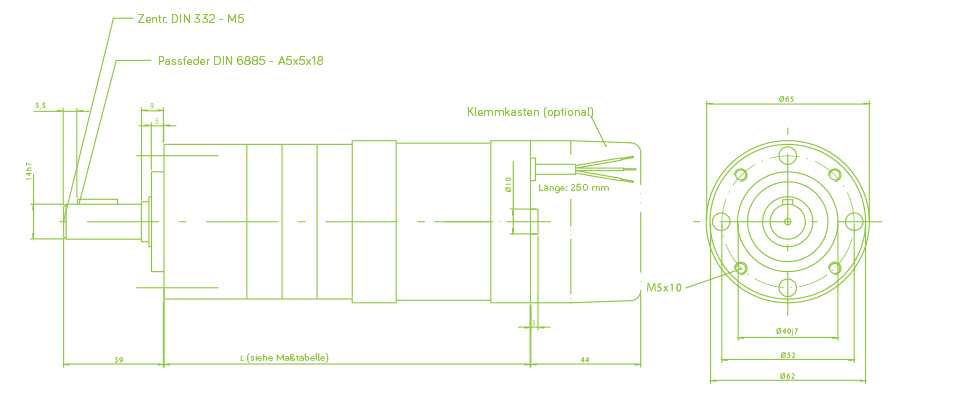

SYNCHRONMOTOREN MIT GETRIEBE R

	Länge in mm (Klemmkastenausführung +44 mm)			Gewicht in kg (Klemmkastenausführung +0,1 kg)
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
RO ... 34 / 36	110	127	145	1,30	1,65	2,00
RO ... 44 / 46	122	139	157	1,50	1,85	2,20
RO ... 64 / 66	140	157	175	1,75	2,10	2,45
RO ... 84 / 86	165	182	200	2,15	2,50	2,85

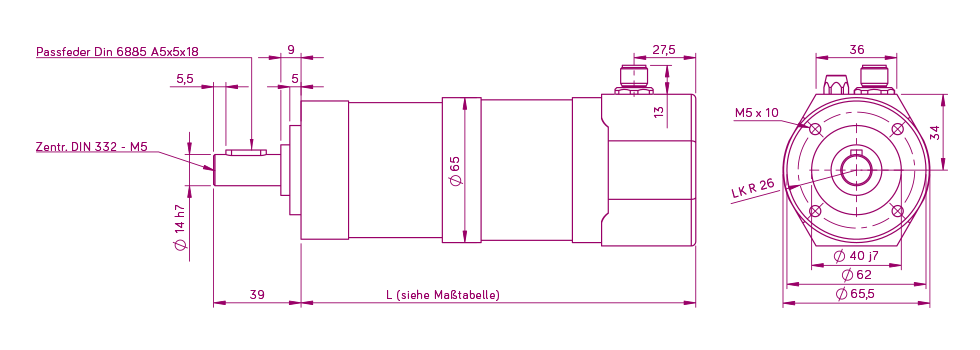

ROMOTION MIT GETRIEBE R

	Länge in mm			Gewicht in kg
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
ROMOTION 44	162	179	197	1,95	2,30	2,55
ROMOTION 84	205	222	240	2,40	2,75	3,10
