PERFEKTES ZUSAMMENSPIEL – HOHE FLEXIBILITÄT
| Angaben | Werte |
|---|---|
|
max. Drehmoment |
6 - 13 Nm |
|
Übersetzungen i |
5:1 - 1.333:1 |
|
Abtriebswelle |
8 - 12 mm |
|
für Motoren bis |
30 W |
Stirnradgetriebe
Stirnradgetriebe erlauben hohe Flexibilität
Gehärtete Stahlräder, eine hochwertige Schmierung und robuste Sinterbronzelager verleihen unseren Stirnradgetriebemotoren eine hohe Lebensdauer. Mit vielen Übersetzungen und zahlreichen Optionen passen wir sie optimal an die jeweilige Anforderung an.
Das macht sie geeignet für den Einsatz in vielfältigen Anwendungen vom Gerätebau bis hin zu harten industriellen Umgebungen.
VORTEILE
- hoher Wirkungsgrad auch bei hohen Übersetzungen
- ausgezeichnetes Preis-/ Leistungsverhältnis
EIGENSCHAFTEN
- geringes Getriebespiel
- wartungsfrei
OPTIONEN
- Low-Noise-Ausführungen
- Sonderwellen
- Sonderschmierungen
| Allgemeine Angaben | |
| Gehäuse | Aluminium-Druckguss |
| Zahnräder | gehärteter Stahl mit hoher Belastbarkeit |
| Wellenlagerung | selbstschmierende Sinterlager |
| Schmierung | Lebensdauerfettung |
| Getriebespiel | ca. 0,8° |
| Schutzart | IP 40 (optional IP 55) |
| Einbaulagen | beliebig |
| RoHS, WEEE, REACH | ✓ |
| Grenzdaten | |
| Umgebungstemperaturen | – 25° C — +50° C |
| max. Radial-/Axiallast | |
| Typ G | 120 N / 20 N |
| Typ V | 150 N / 30 N |
| Typ W | 180 N / 40 N |

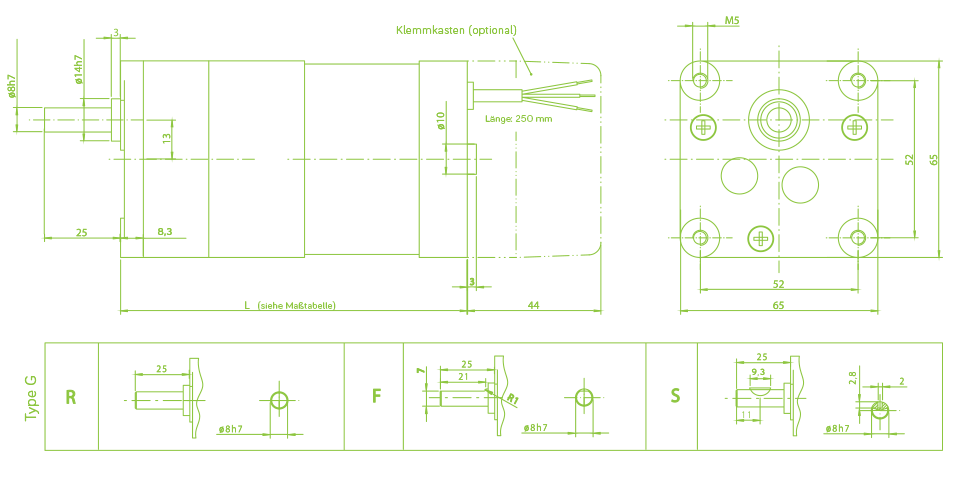

SYNCHRONMOTOREN MIT GETRIEBE G
| Litzenausführung | Klemmkastenausführung | |||
|---|---|---|---|---|
| Getriebemotor | Länge in mm | Gewicht in kg | Länge in mm | Gewicht in kg |
| RO … 34 / 36 | 103 | 0,90 | 147 | 1,00 |
| RO … 44 / 46 | 115 | 1,10 | 159 | 1,20 |
| RO … 64 / 66 | 133 | 1,35 | 177 | 1,45 |
| RO … 84 / 86 | 158 | 1,75 | 202 | 1,85 |
SYNCHRONMOTOREN MIT GETRIEBE V/W
| Litzenausführung | Klemmkastenausführung | |||
|---|---|---|---|---|
| Getriebemotor | Länge in mm | Gewicht in kg | Länge in mm | Gewicht in kg |
| RO … 34 / 36 | 103 | 1,00 | 147 | 1,10 |
| RO … 44 / 46 | 115 | 1,20 | 159 | 1,30 |
| RO … 64 / 66 | 133 | 1,45 | 177 | 1,55 |
| RO … 84 / 86 | 158 | 1,85 | 202 | 1,95 |
SYNCHRONMOTOR ROBASE 6-POLIG MIT STIRNRADGETRIEBE
Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.
Übersetzung zulässiges Drehmoment (Spitze) Drehzahl Drehmoment der Motortypen
i Type G Type V Type W 1/min 36 46 66 86
Nm Nm Nm Nm Nm Nm Nm
2-stufig η = 81 %
5 6 (10) – – 200 0,30 0,45 0,61 0,85
10 6 (10) – 8 (13) 100 0,61 0,89 1,22 1,70
13,3 6 (10) – – 75 0,81 1,19 1,62 2,26
16,6 6 (10) – – 60 1,01 1,48 2,02 2,82
20 6 (10) – – 50 1,22 1,78 2,43 3,40
3-stufig η = 73 %
25 6 (10) – – 40 1,37 2,01 2,74 3,83
33,3 6 (10) 8 (13) – 30 1,82 2,67 3,65 5,10
50 6 (10) – 8 (13) 20 2,74 4,02 5,48 7,67
60 6 (10) – 8 (13) 16,6 3,29 4,82 6,57 9,20
66,6 6 (10) – – 15,0 3,65 5,35 7,29 10,21
4-stufig η = 66 %
75 6 (10) – 8 (13) 13,3 3,71 5,45 7,43 10,40
100 6 (10) – 8 (13) 10 4,95 7,26 9,90 13,86
125 6 (10) 8 (13) 8 (13) 8 6,19 9,08 12,38 –
150 6 (10) – – 6,6 7,43 10,89 14,85 –
200 6 (10) – 8 (13) 5 9,90 14,52 – –
250 6 (10) 8 (13) 8 (13) 4 12,38 – – –
5-stufig η =59 %
500 6 (10) 8 (13) – 2 22,13 – – –
1000 6 (10) 8 (13) – 1 44,25 – – –
13333,3 6 (10) – – 0,75 59,00 – – –
SYNCHRONMOTOR ROBASE 4-POLIG MIT STIRNRADGETRIEBE
Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.
Übersetzung zulässiges Drehmoment (Spitze) Drehzahl Drehmoment der Motortypen
i Type G Type V Type W 1/min 36 46 66 86
Nm Nm Nm Nm Nm Nm Nm
2-stufig η = 81 %
5 6 (10) – – 300 0,24 0,36 0,49 0,73
10 6 (10) – 8 (13) 150 0,49 0,73 0,97 1,46
13,3 6 (10) – – 112,5 0,65 0,97 1,29 1,94
16,6 6 (10) – – 90 0,81 1,21 1,61 2,42
20 6 (10) – – 75 0,97 1,46 1,94 2,92
3-stufig η = 73 %
25 6 (10) – – 60 1,10 1,64 2,19 3,29
33,3 6 (10) 8 (13) – 45 1,46 2,19 2,92 4,38
50 6 (10) – 8 (13) 30 2,19 3,29 4,38 6,57
60 6 (10) – 8 (13) 25 2,63 3,94 5,26 7,88
66,6 6 (10) – – 22,5 2,92 4,38 5,83 8,75
4-stufig η = 66 %
75 6 (10) – 8 (13) 20 2,97 4,46 5,94 8,91
100 6 (10) – 8 (13) 15 3,96 5,94 7,92 11,88
125 6 (10) 8 (13) 8 (13) 12 4,95 7,43 9,90 14,85
150 6 (10) – – 10 5,94 8,91 11,88 –
200 6 (10) – 8 (13) 7,5 7,92 11,88 15,84 –
250 6 (10) 8 (13) 8 (13) 6 9,90 14,85 – –
5-stufig η =59 %
500 6 (10) 8 (13) – 3 17,70 – – –
1000 6 (10) 8 (13) – 1,5 35,40 – – –
13333,3 6 (10) – – 1,125 47,20 – – –
ENERGIESPAR MOTOR ROSYNC MIT STIRNRADGETRIEBE
Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.
Übersetzung zulässiges Drehmoment (Spitze) Drehzahl Drehmoment 1~ Motortypen Drehmoment 3 ~ Motortypen
i Type G Type V Type W 1/min 44 84 44 84
Nm Nm Nm Nm Nm Nm Nm
2-stufig η = 81 %
5 6 (10) – – 300 0,53 0,93 1,30 –
10 6 (10) – 8 (13) 150 1,05 1,86 2,59 –
13,3 6 (10) – – 112,5 1,40 2,48 3,45 –
16,6 6 (10) – – 90 1,75 3,09 4,30 –
20 6 (10) – – 75 2,11 3,73 5,18 –
3-stufig η = 73 %
25 6 (10) – – 60 2,37 4,20 5,84 –
33,3 6 (10) 8 (13) – 45 3,16 5,59 7,78 –
50 6 (10) – 8 (13) 30 4,75 8,40 11,68 –
60 6 (10) – 8 (13) 25 5,69 10,07 14,02 –
66,6 6 (10) – – 22,5 6,32 11,18 15,56 –
4-stufig η = 66 %
75 6 (10) – 8 (13) 20 6,44 – – –
100 6 (10) – 8 (13) 15 8,58 – – –
125 6 (10) 8 (13) 8 (13) 12 10,73 – – –
150 6 (10) – – 10 12,87 – – –
200 6 (10) – 8 (13) 7,5 17,16 – – –
250 6 (10) 8 (13) 8 (13) 6 – – – –
5-stufig η =59 %
500 6 (10) 8 (13) – 3 – – – –
1000 6 (10) 8 (13) – 1,5 – – – –
13333,3 6 (10) – – 1,125 – – – –
LOW-NOISE MOTOR ROSLYDE MIT STIRNRADGETRIEBE
Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment.
Übersetzung zulässiges Drehmoment (Spitze) Drehzahl Drehmoment 1~ Motortypen Drehmoment 3 ~ Motortypen
i Type G Type V Type W 1/min 44 84 44 84
Nm Nm Nm Nm Nm Nm Nm
2-stufig η = 81 %
5 6 (10) – – 300 0,28 0,57 0,53 1,05
10 6 (10) – 8 (13) 150 0,57 1,13 1,05 2,11
13,3 6 (10) – – 112,5 0,75 1,51 1,40 2,80
16,6 6 (10) – – 90 0,94 1,88 1,75 3,50
20 6 (10) – – 75 1,13 2,27 2,11 4,21
3-stufig η = 73 %
25 6 (10) – – 60 1,28 2,56 2,37 4,75
33,3 6 (10) 8 (13) – 45 1,70 3,40 3,16 6,32
50 6 (10) – 8 (13) 30 2,56 5,11 4,75 9,49
60 6 (10) – 8 (13) 25 3,07 6,13 5,69 11,39
66,6 6 (10) – – 22,5 3,40 6,81 6,32 12,64
4-stufig η = 66 %
75 6 (10) – 8 (13) 20 3,47 6,93 6,44 12,87
100 6 (10) – 8 (13) 15 4,62 9,24 8,58 –
125 6 (10) 8 (13) 8 (13) 12 5,78 11,55 10,73 –
150 6 (10) – – 10 6,93 13,86 12,87 –
200 6 (10) – 8 (13) 7,5 9,24 – 17,16 –
250 6 (10) 8 (13) 8 (13) 6 11,55 – 21,45 –
5-stufig η =59 %
500 6 (10) 8 (13) – 3 20,65 – 38,35 –
1000 6 (10) 8 (13) – 1,5 41,30 – 76,70 –
13333,3 6 (10) – – 1,125 55,07 – 102,26 –
Stirnradgetriebe in den Ausführungen G, V/W
