Angaben	Werte
DREHZAHL	400 – 4000 1/MIN
ABGABE	8 – 200 W
DURCHMESSER	72 mm

UP TO

IP69K

IN DEVELOPMENT

—

200

WATT

EDELSTAHLMOTOREN ROTECT

Q: Abtriebsdaten: ROTECT mit ROSYNC (Energiesparmotor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROSYNC Übersetzungzulässiges Drehmoment (Spitze)DrehzahlDrehmoment der 1 ~ MotortypenDrehmoment der 3 ~ Motortypen iType PType R1/min44844484 NmNmNmNmNmNm BetriebsartS3 50 %S3 33 %S3 50 %S3 33 % 1-stufig η = 80 % 3,74 (6)8 (12)405,40,38 0,680,951,6 2-stufig η = 75 % 13,712 (18)25 (37)109,51,342,363,295,55 2560,02,44 4,316,0010,13 3-stufig η = 70 % 50,925 (37)50 (75)29,54,63 8,1911,4019,24 58,925,55,36 9,4813,1922,26 68,122,06,20 10,9615,2525,74 92,716,28,44 14,9220,7635,04 107,214,09,76 17,2624,0140,52 129,611,611,79 20,8729,0348,99 168,98,915,37 27,1937,8363,84 236,16,421,49 38,0152,8989,25 307,64,927,99 49,5268,90116,27 Je nach Anwendung ist auch eine höhere Betriebsart möglich. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Weitere Übersetzungen auf Anfrage verfügbar. Tabelle als PDF

Q: Abtriebsdaten: ROTECT mit ROSLYDE (Low-Noise Motor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROSYNC Übersetzungzulässiges Drehmoment (Spitze)DrehzahlDrehmoment der 1 ~ MotortypenDrehmoment der 3 ~ Motortypen iType PType R1/min44844484 NmNmNmNmNmNm BetriebsartS1S3 50 %S1S3 75 % 1-stufig η = 80 % 3,74 (6)8 (12)405,40,21 0,410,380,7 2-stufig η = 75 % 13,712 (18)25 (37)109,50,72 1,441,342,67 2560,01,31 2,632,444,88 3-stufig η = 70 % 50,925 (37)50 (75)29,52,494,994,639,26 58,925,52,895,775,3610,72 68,122,03,346,676,2012,39 92,716,24,549,088,4416,87 107,214,05,2510,51 9,7619,51 129,611,66,35 12,7011,7923,59 168,98,98,2816,5515,3730,74 236,16,411,57 23,1421,4942,97 307,64,915,0730,1427,9955,98 Je nach Anwendung ist auch eine höhere Betriebsart möglich. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Weitere Übersetzungen auf Anfrage verfügbar. Tabelle als PDF

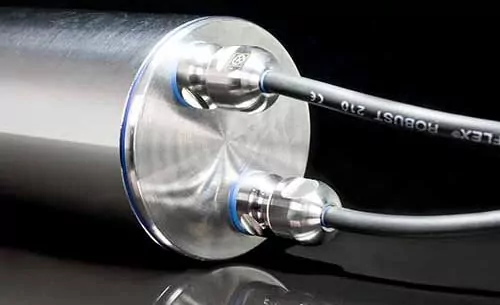

Kompromisslose Reinheit durch Hygienic Design

Entwickelt für höchste Hygiene-Standards: Der ROTECT eliminiert durch extrem glatte Oberflächen aus Edelstahl 1.4404 konsequent jedes Schmutznest. Dank IP68 (10 bar) und IP69K-Schutz hält er aggressiven Reinigungsprozessen sowie hochkorrosiven Umgebungen dauerhaft stand. Nutzen Sie die volle Baukasten-Flexibilität: Kombinieren Sie das Schutzgehäuse individuell mit der bewährten Technik von ROBASE, ROSYNC oder ROMOTION für Ihre Anwendung in der Lebensmittel-, Pharma- oder Chemieindustrie.

Technische Details

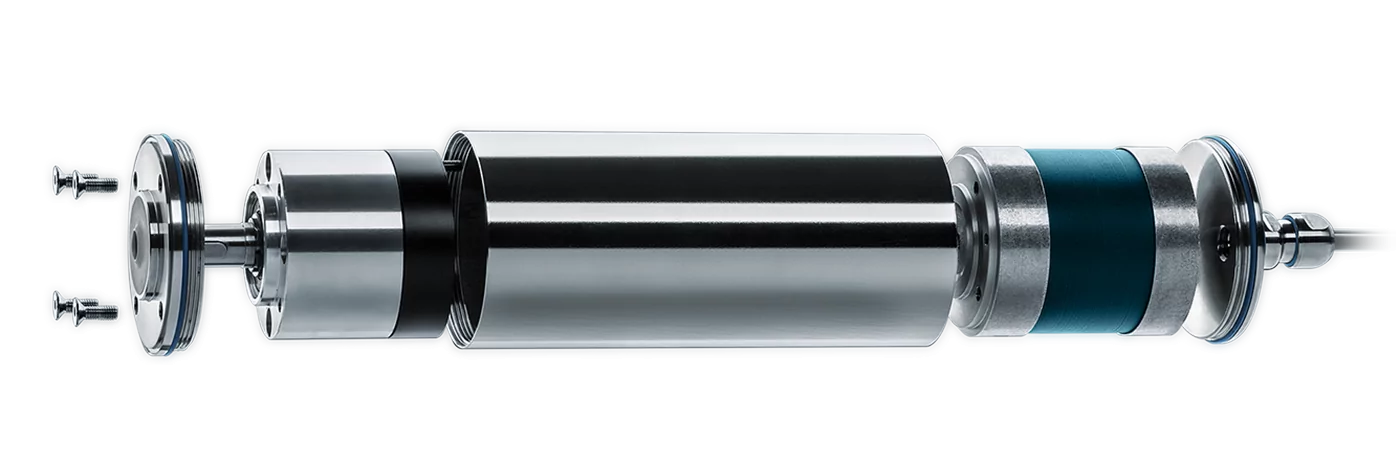

Nutzen Sie die volle Flexibilität unseres Baukastensystems. Der ROTECT-Gehäuseschutz lässt sich individuell mit den Motorenserien ROBASE, ROSYNC, ROSLYDE oder ROMOTION kombinieren, um Ihre spezifischen Anforderungen punktgenau zu erfüllen. In Kombination mit unseren Planetengetrieben realisieren Sie selbst in hygienisch anspruchsvollen Bereichen Spitzenmomente von bis zu 75 Nm auf kleinstem Bauraum.

Eigenschaften

Gehäuse aus Edelstahl 1.4404
Hygienisches Design mit glatten Oberflächen ohne Schmutznestern
Schutzart IP68 (10 bar) & IP69K
Hochdruckreinigungsfest

Technik

Freie Wahl: BLDC, AC oder DC
Leistung bis 200 Watt
Planetengetriebe bis 75 Nm
Kompatibel mit allen Motorserien
Kompakte Bauform

Einsatz

Lebensmittel- & Getränkeindustrie
Spritzbereich (kein Produktkontakt)
Chemie- & Pharmaproduktion
Offshore- & Marinetechnik
Temp.-Bereich: -25 °C bis +40 °C

Kompakt, hocheffizient und kompromisslos robust: In Verbindung mit unseren Planetengetrieben (Typ P und R) entstehen Antriebseinheiten, die höchste Kräfte auf kleinstem Raum übertragen. Das Getriebe ist durch eine Lebensdauerfettung absolut wartungsfrei und für den dauerhaften Einsatz unter Last konzipiert.

Vorteile

hohes Drehmoment bei kleinem Bauraum
hohe Stoßbelastbarkeit
sehr guter Wirkungsgrad

Eigenschaften

konzentrischer Wellenausgang
geringes Getriebespiel
wartungsfrei

Optionen

Low-Noise-Ausführungen
Sonderwellen und -flansche
Sonderschmierungen

Allgemeine Angaben
Zahnräder	gehärteter Stahl mit hoher Belastbarkeit
Wellenlagerung	2 hintereinander gestellte Kugellager
Schmierung	Lebensdauerfettung
Einbaulagen	beliebig
RoHS, WEEE, REACH	✓
Grenzdaten
Getriebespiel	max. 0,9° (Baureihe R: 2,0°)
Max. Radial-/Axiallast
Typ P	150 N / 50 N 1-stufig
	250 N / 80 N 2-stufig
	350 N / 110 N 3-stufig
Typ R	190 N / 50 N 1-stufig
	280 N / 80 N 2-stufig
	410 N / 110 N 3-stufig

Abtriebsdaten: ROTECT mit ROBASE (Synchronmotor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROBASE 6-POLIG

Übersetzung	zulässiges Drehmoment (Spitze)		Drehzahl	Drehmoment der Motortypen
i	Type P	Type R	1/min	36	46	66	86
i	Nm	Nm	1/min	Nm	Nm	Nm	Nm
Betriebsart				S3 75 %	S3 50 %	S3 50 %	S3 33 %
1-stufig η = 80 %
3,7	4 (6)	8 (12)	270,3	0,22	0,33	044	0,62
2-stufig η = 75 %
13,7	12 (18)	25 (37)	73,0	0,77	1,13	1,54	2,16
25	12 (18)	25 (37)	40,0	1,41	2,06	2,81	3,94
3-stufig η = 70 %
50,9	25 (37)	50 (75)	19,06	2,67	3,92	5,34	7,48
58,9			17,0	3,09	4,54	6,18	8,66
68,1			14,7	3,58	5,24	7,15	10,01
92,7			10,8	4,87	7,14	9,73	13,63
107,2			9,3	5,63	8,25	11,26	15,76
129,6			7,7	6,80	9,98	13,61	19,05
168,9			5,9	8,87	13,01	17,73	24,83
236,1			4,2	12,40	18,18	24,79	34,71
307,6			3,3	16,15	23,69	32,30	45,22

Je nach Anwendung ist auch eine höhere Betriebsart möglich. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Drehstromausführungen bieten ca. 10-30 % mehr Drehmoment. Weitere Übersetzungen auf Anfrage verfügbar.

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROBASE 4-POLIG

Übersetzung	zulässiges Drehmoment (Spitze)		Drehzahl	Drehmoment der Motortypen
i	Type P	Type R	1/min	36	46	66	86
i	Nm	Nm	1/min	Nm	Nm	Nm	Nm
Betriebsart				S3 75 %	S3 50 %	S3 50 %	S3 33 %
1-stufig η = 80 %
3,7	4 (6)	8 (12)	405,4
2-stufig η = 75 %
13,7	12 (18)	25 (37)	109,5
25	12 (18)	25 (37)	60,0
3-stufig η = 70 %
50,9	25 (37)	50 (75)	29,5	2,14	3,21	4,28	6,41
58,9			25,5	2,47	3,71	4,95	7,42
68,1			22,0	2,86	4,29	5,72	8,58
92,7			16,2	3,89	5,84	7,79	11,68
107,2			14,0	4,50	6,75	9,00	13,51
129,6			11,6	5,44	8,16	10,89	16,33
168,9			8,9	7,09	10,64	14,19	21,28
236,1			6,4	9,92	14,87	19,83	29,75
307,6			4,9	12,92	19,38	25,84	38,76

Abtriebsdaten: ROTECT mit ROSYNC (Energiesparmotor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROSYNC

Übersetzung	zulässiges Drehmoment (Spitze)		Drehzahl	Drehmoment der 1 ~ Motortypen		Drehmoment der 3 ~ Motortypen
i	Type P	Type R	1/min	44	84	44	84
i	Nm	Nm	1/min	Nm	Nm	Nm	Nm
Betriebsart				S3 50 %	S3 33 %	S3 50 %	S3 33 %
1-stufig η = 80 %
3,7	4 (6)	8 (12)	405,4	0,38	0,68	0,95	1,6
2-stufig η = 75 %
13,7	12 (18)	25 (37)	109,5	1,34	2,36	3,29	5,55
25	12 (18)	25 (37)	60,0	2,44	4,31	6,00	10,13
3-stufig η = 70 %
50,9	25 (37)	50 (75)	29,5	4,63	8,19	11,40	19,24
58,9			25,5	5,36	9,48	13,19	22,26
68,1			22,0	6,20	10,96	15,25	25,74
92,7			16,2	8,44	14,92	20,76	35,04
107,2			14,0	9,76	17,26	24,01	40,52
129,6			11,6	11,79	20,87	29,03	48,99
168,9			8,9	15,37	27,19	37,83	63,84
236,1			6,4	21,49	38,01	52,89	89,25
307,6			4,9	27,99	49,52	68,90	116,27

Je nach Anwendung ist auch eine höhere Betriebsart möglich. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Weitere Übersetzungen auf Anfrage verfügbar.

Abtriebsdaten: ROTECT mit ROMOTION (BLDC-Motor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROMOTION

Übersetzung	zulässiges Drehmoment (Spitze)		Nenndrehzahl - Nennmoment
i	Type P	Type R	ROMOTION 44.2		ROMOTION 84.2		ROMOTION 84.4
i	Nm	Nm	1/min	Nm	1/min	Nm	1/min	Nm
1-stufig η = 80 %
3,7	4 (6)	8 (12)	837,8	0,74	837,8	1,01	864,9	1,15
2-stufig η = 75 %
13,7	12 (18)	25 (37)	226,3	2,57	226,3	3,49	233,6	4,01
25	12 (18)	25 (37)	124,0	4,69	124,0	6,38	128,0	7,31
3-stufig η = 70 %
50,9	25 (37)	50 (75)	60,9	8,91	60,9	12,11	62,9	13,90
58,9			52,6	10,31	52,6	14,02	54,3	16,08
68,1			45,5	11,92	45,5	16,21	47,0	18,59
92,7			33,4	16,22	33,4	22,06	34,5	25,31
107,2			28,9	18,76	28,9	25,51	29,9	29,27
129,6			23,9	22,68	23,9	30,84	24,7	35,38
168,9			18,4	29,56	18,4	40,20	18,9	46,11
236,1			13,1	41,32	13,1	56,19	13,6	64,46
307,6			10,1	53,83	10,1	73,21	10,4	83,97

Die Betriebsart muss im Einzelfall geprüft werden. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Weitere Übersetzungen auf Anfrage verfügbar.

Abtriebsdaten: ROTECT mit ROSLYDE (Low-Noise Motor)

ABTRIEBSDATEN EDELSTAHLMOTOR ROTECT MIT ROSYNC

Übersetzung	zulässiges Drehmoment (Spitze)		Drehzahl	Drehmoment der 1 ~ Motortypen		Drehmoment der 3 ~ Motortypen
i	Type P	Type R	1/min	44	84	44	84
i	Nm	Nm	1/min	Nm	Nm	Nm	Nm
Betriebsart				S1	S3 50 %	S1	S3 75 %
1-stufig η = 80 %
3,7	4 (6)	8 (12)	405,4	0,21	0,41	0,38	0,7
2-stufig η = 75 %
13,7	12 (18)	25 (37)	109,5	0,72	1,44	1,34	2,67
25	12 (18)	25 (37)	60,0	1,31	2,63	2,44	4,88
3-stufig η = 70 %
50,9	25 (37)	50 (75)	29,5	2,49	4,99	4,63	9,26
58,9			25,5	2,89	5,77	5,36	10,72
68,1			22,0	3,34	6,67	6,20	12,39
92,7			16,2	4,54	9,08	8,44	16,87
107,2			14,0	5,25	10,51	9,76	19,51
129,6			11,6	6,35	12,70	11,79	23,59
168,9			8,9	8,28	16,55	15,37	30,74
236,1			6,4	11,57	23,14	21,49	42,97
307,6			4,9	15,07	30,14	27,99	55,98

Je nach Anwendung ist auch eine höhere Betriebsart möglich. Bei Überschreiten des zulässigen Drehmoments kann das Getriebe beschädigt werden. Weitere Übersetzungen auf Anfrage verfügbar.

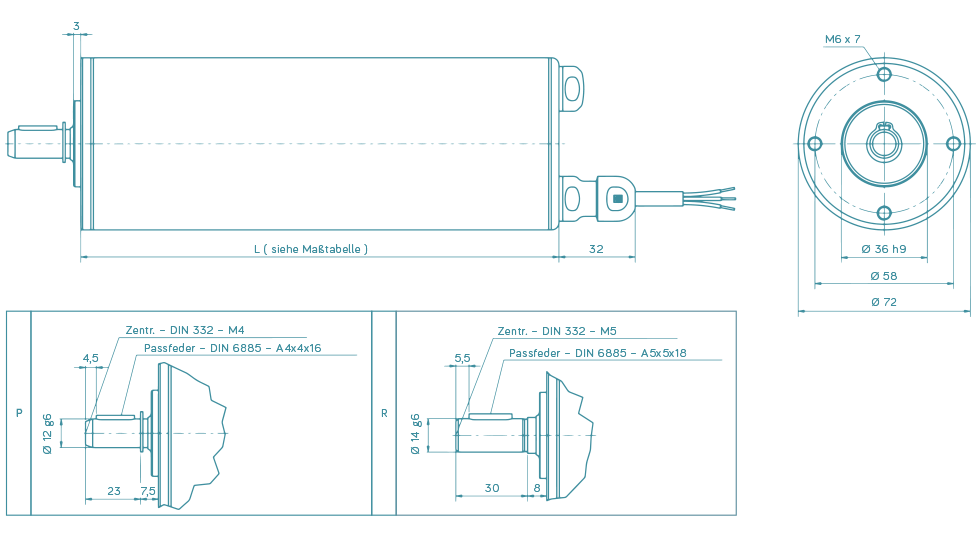

	Länge in mm			Gewicht in Kg
Getriebemotor	1-stufig	2-stufig	3-stufig	1-stufig	2-stufig	3-stufig
Planetengetriebe P
Rotect 34 / 36	160	200	200	2,40	2,80	3,00
Rotect 44 / 46	160	200	200	2,60	3,00	3,20
Rotect 64 / 66	200	200	240	3,05	3,25	3,60
Rotect 84 / 86	240	240	240	3,60	3,80	4,00
Planetengetriebe R
Rotect 34 / 36	160	200	200	2,55	3,10	3,45
Rotect 44 / 46	160	200	200	2,75	3,30	3,65
Rotect 64 / 66	200	200	240	3,20	3,55	4,05
Rotect 84 / 86	240	240	240	3,75	4,10	4,45

Getriebe

ROTECT mit Planetengetriebe

Leistungsdichte: Hoch & dauerhaft belastbar
Bauweise: Robust & wartungsfrei
Drehmoment: 3 – 50 Nm
Übersetzung (i): 4:1 – 308:1

Sonderlösung
gesucht?

Unser Baukastensystem ermöglicht Millionen individueller Varianten. Wir realisieren Sonderlösungen exakt nach Ihren Anforderungen und fertigen auch in kleinen Serien.

Sie wollen die Komponenten selbst zusammenstellen?

Kein Problem.

Aus der Praxis

Hygiene-Power in der Fleischverarbeitung

In der automatisierten Lebensmittelverarbeitung sortiert der ROTECT Verunreinigungen zuverlässig aus – selbst unter aggressivsten Reinigungsbedingungen.

IP69K-Schutz: Widersteht täglicher Hochdruckreinigung & aggressiven Mitteln.
Präzises Handling: 90°-Drehung in Millisekunden für exakte Röntgenscans.
75 Nm Spitzenmoment: Volle Kraft für gefrorene oder hochkompakte Massen.
